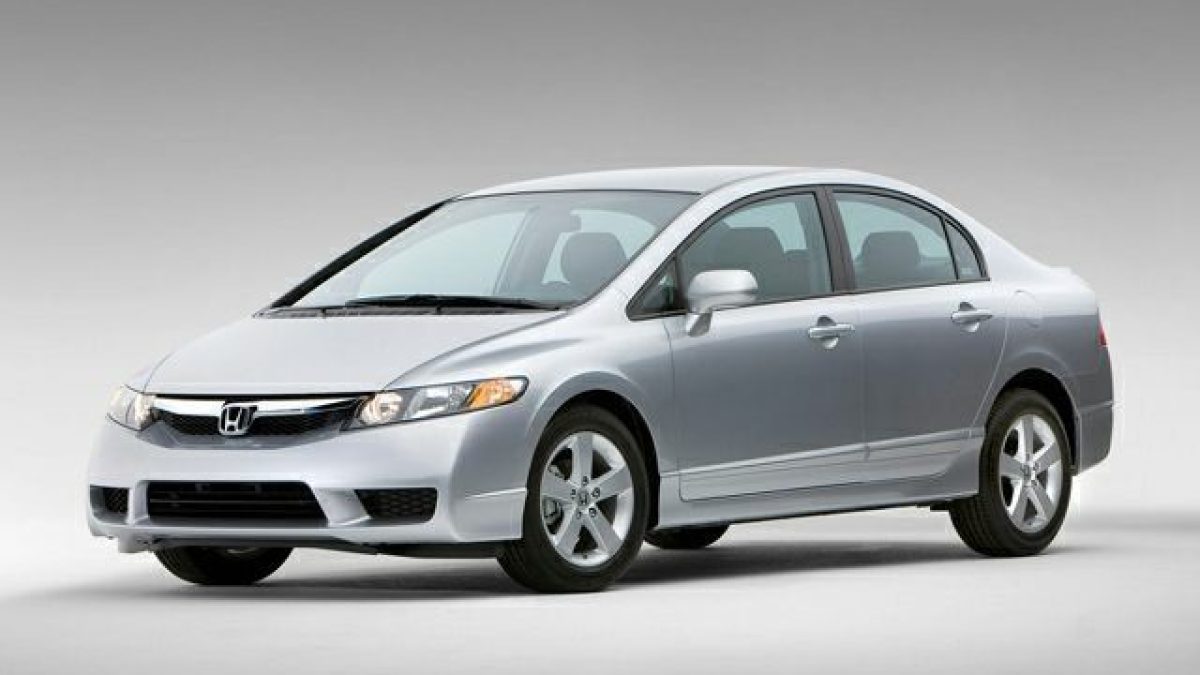

Установка камеры заднего вида на Honda Civic

Стоимость проведения работ: 3 500 Руб.

Мастера нашего тюнинг ателье предлагают профессиональную установку камеры заднего вида на Honda Civic. Работы проходят в несколько последовательных этапов, среди которых нужно выделить следующие:

• Фиксация оборудования на багажник;
• Проводка ккоммуникаций;
• Подключение к магнитоле.

На фото показаны примеры проведения каждого из этапов работ. При монтаже используются специализированные инструменты, которые позволяют произвести установку оптики в максимально оперативные сроки.

Особенности установки

При монтаже оборудования на крышку багажника важно сделать так, чтобы оно зафиксировалось прямо по середине. Для этого наши автослесаря проделывают аккуратные отверстия на металлической обшивке и на пластике над номером. Синтетическая накладка демонтируется со стороны фонаря.

На данной накладке намечается вырез прямоугольного контура. После чего просверливаются четыре отверстия и вырезается оконце для оптической системы. Похожая процедура проводится на металлической крышке багажника.

Оборудование фиксируется на качественный двухкомпонентный клей. После высыхания клеящего вещества корпус держится более чем надежно. Провода от оборудования проводятся вглубь багажника, а пластиковая накладка ставится на место.

Для подключения оптической системы с магнитолой наши специалисты используют удлинитель, который протягивается через весь салон. Обычно это делается по правому борту. Лишняя длина коммуникаций маскируется под обшивкой багажника.

На следующем этапе наши мастера снимают магнитолу. Кабель выводится до порога рядом с блоком предохранителей. После этого нужно отогнуть накладки порога в задней и передней части авто и проложить под ними провода. Далее коммуникация  проводится за спинкой дивана прямо в багажник.

В багажнике кабель прокладывается под обшивкой. Этот элемент легко откручивается плоской отверткой. Для подключения питания и удлинителя к камере наши автослесаря демонтируют обшивку крышки багажника. Данная операция осуществляется с помощью крестовой отвертки. Обшивка обычно просто оттягивается вниз.
В первую очередь запитывается камера. Важно подключить систему через задний фонарь, чтобы она активировалась при включении задней передачи. Для этого необходимо снять патрон и извлечь лампу заднего фонаря. Затем кабель устанавливается в патрон и прижимается лампой. На фото ниже можно увидеть, как это делают наши специалисты.

Следующим шагом оборудование соединяется с удлинителем. Провода компонуются вместе и фиксируются в одном месте. Обычно кабеля обматываются скотчем. Затем обивка багажника возвращается на место.

На финишном этапе камера подключается к магнитоле. Для трансляции картинки на экран необходимо включить удлинитель к соответствующему разъему на магнитоле. Но это еще не все. Для автоматической передачи изображения при включении задней передачи нужно подать питание на отдельный провод  REVERSE, расположенный на задней стороне магнитолы.
